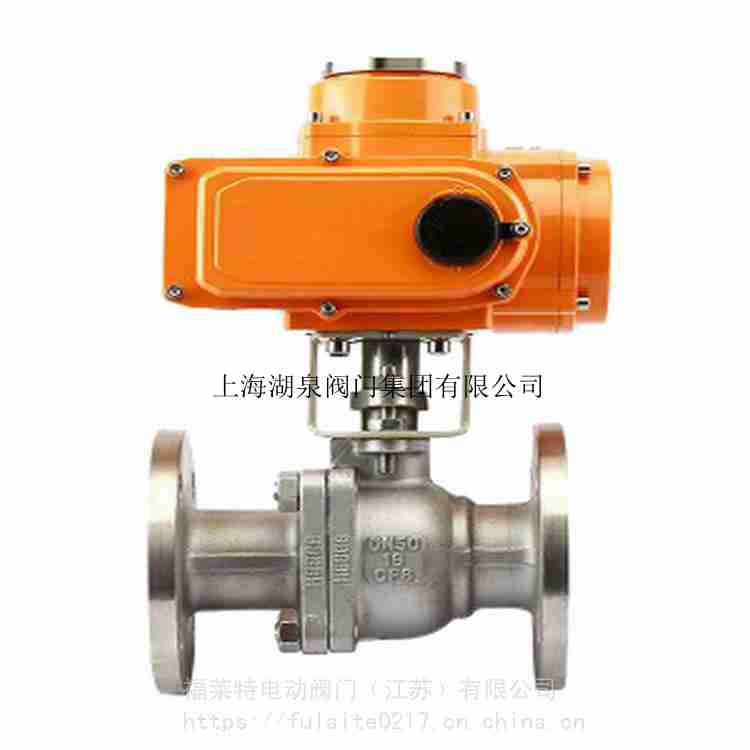

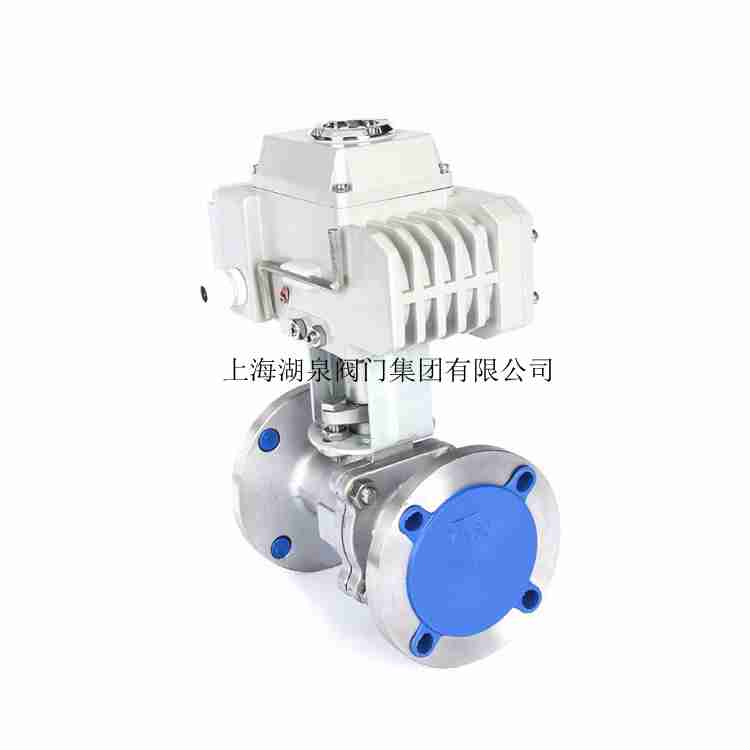

上海湖泉閥門集團有限公司是一家dn50電動球閥生產廠家，咨詢： 021-64162222，由于所使用的球閥的工藝設備不同，可以選擇電動或電動兩種執行器?？梢园丛蟻磉M行分類：可以分為碳鋼球閥、304球閥、316球閥...(DN50)電動球閥的詳細信息 湖泉系列電動球閥電動執行器是對回轉型控制系統中各類電動閥門的驅動裝置,用于控制閥門的開啟和關閉,全面提供各類電動球閥型號規格、最新價格及相關技術服務,歡迎新老用戶咨詢!是一家集開發、設計、制造、銷售為一體的多元化企業,專業從事電動球閥、微型電動球閥、電動執行器、智能化流體控制的開發設計、制造、銷售及技..湖泉閥門廠家.Q941F電動球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4~20mA 信號及 220V AC 電源即可控制運... 上海湖泉DN50電動球閥介紹: DN50電動球閥執行機構的連接采用直連方式,電動執行器內置伺服系統,無須另配伺服放大器,輸入信號4-20mA及電源220VAC即可控制運轉。N50/DN80電動球閥信息主要是: DN50/DN80電動球閥,DN50/DN80電動球閥價格,DN50/DN80電動球閥批發,DN50/DN80電動球閥廠家,還包括了DN50/DN80電動球閥相關企業信...DN50電動球閥 作品圖片附件預覽下載鏈接咨詢作者免費發布設計需求，設計師幫您解決! (1/4) 模型樹 圖紙簡介 電動球閥是是工業自動化控制系統中的重要執行機構。電動球閥是根據現場需要訂做的，歡迎咨詢湖泉閥門。 湖泉閥門廠家電動球閥,電動開關球閥體與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。電動開關球閥是球閥與電動執行器通過機械的連接而成的,繼承了球...DN50 DN65 DN80 DN100 微型帶手動功能電動球閥24V DN15-DN25(內螺紋UPVC膠粘PPR熱熔) 陶瓷芯·電動塑料球...我們是一家專業生產電動球閥,氣動球閥,電動蝶閥,氣動蝶閥等系列產品的高端閥門生產廠家,我們的產品暢銷全球各國,深受廣大用戶的喜愛和好評,如果您對我們的產品感興趣,歡迎來電咨詢或來廠參觀考察,...是一家專業生產電動球閥,電動調節球閥等系列產品的電動球閥閥門生產廠家,致dn50力于為您提供優質的電動球閥系列產品和合理的電動球閥價格,作為研發,生產,銷售一體化的閥門廠...上海湖泉閥門集團有限公司專業生產銷售:電動球閥,電動襯氟球閥,電動不銹鋼球閥,快開球閥,對焊球閥.廣泛用于電力、石油、化工、 天然氣、冶金冶煉、造紙、鋼鐵、水泥、市政環保等行業生產過程的...湖泉閥門廠Q941F電動球閥，電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。電動球閥流體阻力小,是所有閥類中流體阻力小的一種,以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出...一般分為電動O型調節球閥和電動V型調節球閥,通過輸入4-20mA信號及220VAC電源即可控制球閥的運轉開度。

dn50電動球閥法蘭連接尺寸產品技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa)	≤公稱壓力
閥體形式	兩段式鑄造球閥
連接形式	法蘭式、焊接式、螺紋式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1								350：1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

dn50電動球閥法蘭連接尺寸產品技術參數

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢劍閥公司技術部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
	標準型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
